难度：
使用次数：158
入库时间：2020-12-22如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是( )
A．灯泡L亮度变暗
B．电压表示数变大，电流表示数变小
C．电压表与电流表示数的比值变小
D．灯泡L的最大功率为0.9 W
-
难度：
使用次数：132
入库时间：2020-12-22
额定电压均为6V的甲、乙两灯，U-I图线如图所示下列说法正确的是
A．甲、乙两灯的电阻均随电压增大而减小
B．甲、乙两灯的额定功率之比为4:1
C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2
D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1:3
-
难度：
使用次数：156
入库时间：2020-12-22
如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的
规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．
-
难度：
使用次数：166
入库时间：2020-12-22

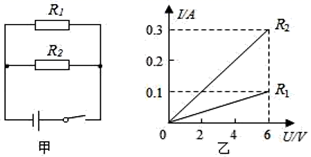

如图甲的电路中，R1、R2的电压与电流的关系如图乙所示，闭合开关，电阻R2两端的电压U1，电路中的总电流为I1，电路消耗的总功率为P1；在不改变电源电压的情况下，用20Ω的电阻R3替换R1，此时R2两端的电压为U2，电路中的总电流为I2，电路消耗的总功率为P2，则（ ）
A．R1:R2=1:3 B．P1:P2=2:3 C．U1:U2=1:2 D．I1:I2=3:2
-
难度：
使用次数：120
入库时间：2020-12-22
如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则
A．电源电压为20V
B．EF是V1表示数随A表示数变化的图像
C．滑动变阻器的最大阻值为10Ω
D．整个电路的最大功率为14.4W
