难度：
使用次数：114
入库时间：2020-12-22如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是
A．△P1+△P2＝△I2（R1+R2） B．|△U1|＞|△U2|
C．|
|+|
|＝R1+R2 D．|△U1|＜|△U2| -
难度：
使用次数：114
入库时间：2020-12-22
智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压 B．增加总功率
C．减小总功率 D．降低散热能力
-
难度：
使用次数：163
入库时间：2020-12-22

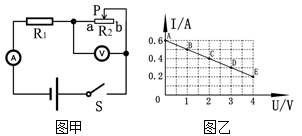

如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）
A．电源的电压为6V
B．电路的最大总功率为3.6W
C．R2的电功率一直变大
D．图乙中D点是滑片位于中点时的状态
-
难度：
使用次数：170
入库时间：2020-12-22
如图所示，电源电压恒定，灯丝电阻丌变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均丌超过所选量程，灯泡电压丌超过额定值．下列说法正确的是（
A．滑片向右滑动时，电压表和电流表示数均变小
B．电路的总功率最大值为 10.8W
C．小灯泡功率最小值为 1.5W
D．变阻器允许调节的范围是 24～60Ω
-
难度：
使用次数：107
入库时间：2020-12-22
某同学利用如图所示电路，测量额定电压为2.5 V小灯泡的额定功率，下列说法错误的是
A．闭合开关前，滑片P应滑到B端
B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C．当电压表示数为2.5 V时，测出通过小灯泡的电流，可算出小灯泡的额定功率
D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮
