难度：
使用次数：123
入库时间：2020-12-22小珍在“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“
”的小灯泡、电源
电压不变
、滑动变阻器、开关、单刀双掷开关、电压表、阻值为
的定值电阻

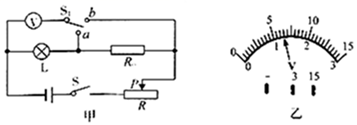

、导线若干．她根据所给定的器材经过认真思考后，设计了如图甲所示的实验电路．
该实验的原理是______．
小珍连接电路时，开关处于______状态：闭合开关前滑片P应置于滑动变阻器的最______选填“左”或“右”端．
闭合开关S，将
拨到触点______选填“a”或“b”，移动滑片P，使电压表的示数为______V．
在确保整个电路安全情况下，保持滑片P位置不变，将开关拨到另一触点，此时电压表的示数如图乙所示，其数值为______V；通过计算可知小灯泡的额定功率是______W． -
难度：
使用次数：128
入库时间：2020-12-22

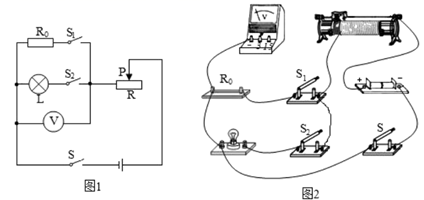

小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。
（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。
（_____________）
（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。
（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。则电路中一定存在的故障是____________。（填写序号）
测试元件
灯泡L
开关S2
电压表
无示数
有示数
①灯泡L处断路 ②灯泡L处短路 ③开关S2处断路
（4）排除故障后，小明继续实验。
①只闭合S、S2，移动滑片P，使电压表的示数为____________V
②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V
③小灯泡的额定功率为____________W.
（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）
P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。
-
难度：
使用次数：200
入库时间：2020-12-22
在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5V．
(1)图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正___．
(2)闭合开关前，滑片P应位于________（选填“A”或“B”）端．
(3)闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为________ W．
(4)小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）． ①只闭合开关________，调节R2 ， 使电压表的示数为2.5V；
②只闭合开关________，调节________，使电压表的示数仍为2.5V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=________（用U额、R0、U1、U2表示）．
-
难度：
使用次数：145
入库时间：2020-12-22
小久利用电压恒为6V的电源，额定电压为3.8V的小灯泡，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器，电压表电流表，开关，导线完成了下列电学实验．
(1)探究电流与电阻关系．

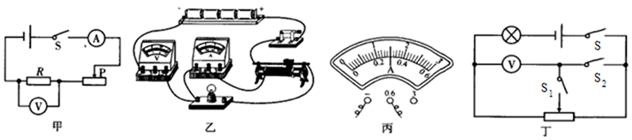

①他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最_____(填“左”或“右”)端．他将10Ω的定值电阻接入电路中，调节滑动变阻器的滑片，使定值电阻两端电压为4V读出电流表示数．保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向_____(填“左”或“右”)端移动．
②他将定值电阻分别单独接入电路中，保持定值电阻两端电压为4V，最多可以完成_____次实验．通过实验可得出结论：电压一定时，导体中的电流与导体的电阻成_____．
(2)测量小灯泡额定功率．
①小久设计了如图乙所示的电路．闭合开关，观察到小灯泡不发光，电流表无示数，则电压表示数为_____V．
②小久检查电路时，发现所连接电路存在一处错误．请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线．
（______________）
③排除故障后闭合开关，移动滑动变阻器的滑片．当电压表示数为3.8V时，电流表的示数如图丙所示，则电流表示数为_____A，小灯泡的额定功率为_____W．
(3)小久找来额定电压为2.5V的小灯泡和开关，利用上述实验用过的电压为6V的电源和“20Ω 1A”的滑动变阻器，设计了如图丁所示的电路，测出了额定电压为2.5V小灯泡的额定功率．请帮他将实验过程补充完整：
①闭合开关S、S1、S2，调节滑动变阻器的滑片，使电压表示数为_____V时，小灯泡正常发光．
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V．
③_____(填所有开关的闭合或断开状态)，读出电压表的示数为5V．
④小灯泡的额定功率P额＝_____W．
-
难度：
使用次数：197
入库时间：2020-12-22
（1）如图1所示是一种抽水马桶水箱自动上水装置的示意图．当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水．请在图中画出动力F1、阻力F2和动力臂L1．
（_______）
图1
（2）在“测定小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω，请你用笔画线代替导线，将图2实物图电路连接完整（注意电表选择合适的量程）。__
图2
