入库时间：2020-03-26已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）
A．I1∶I2 =3∶2 U1∶U2 =1∶1 B．I1∶I2 =3∶2 U1∶U2 =3∶2
C．I1∶I2 =2∶3 U1∶U2 =1∶1 D．I1∶I2 =1∶1 U1∶U2 =2∶3
-
难度：
使用次数：71
入库时间：2020-03-26
如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为4：3．此时灯L1和L2的电阻之比为（ ）
A．1：3 B．3：1 C．3：4 D．4：3
-
难度：
使用次数：168
入库时间：2020-03-26

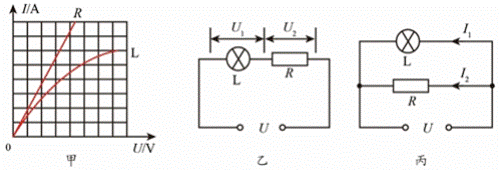

甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m，丙图中，I1：I2=n，则下述正确的是（ ）
A．m=n B．m＞n C．m＜n D．mn=1
-
难度：
使用次数：71
入库时间：2020-03-26

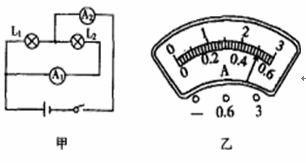

如图甲所示电路，开关闭合后两电流表的指针指在同一位置，两表的示数如图乙所示，则L1灯的电流为 A，两灯电阻之比为 R1：R2 ．
-
难度：
使用次数：66
入库时间：2020-03-26
如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图象。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V．则电源电压U= V，R2= Ω。
